Mecanisme de acționare pentru deschidere

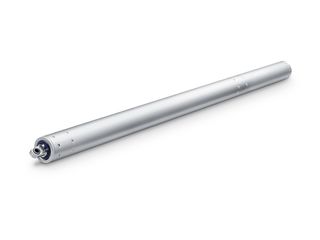

E 1500 N * Acționare cu tijă, cu dimensiuni reduse pentru canaturi grele în zona fațadei și acoperișului

E 1500 N
  • Dimensiuni reduse și o carcasă din aluminiu pentru cele mai ridicate pretenții de design
  • Mod de execuție robust și rezistent la coroziune, cu amortizor încorporat a poziției de capăt
  • Pentru lățimi ale canatului de peste 1200 mm sunt disponibile seturi de acționare Syncro
  • Consolele complete permit montajul multilateral pe muchiile de închidere principale sau secundare
  • Set de motoare de acţionare Syncro fără unitate de comandă externă
Contactați-ne

E 1500 N

Zone de aplicare

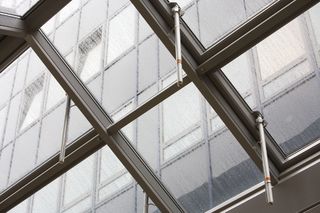

  • Elemente grele de fereastră în zona fațadei și acoperișului
  • Aerisire naturală, instalaäie de evacuare a fumului și a căldurii (RWA)
  • Ferestre cu cercevele basculante cu balamale la partea inferioară, cercevele rabatabile cu balamale la partea superioară şi cercevele cu deschidere batantă, cu deschidere spre interior și spre exterior, precum și ochiurile mobile ale luminatoarelor
  • Utilizarea în sistemul de evacuare a aerului uzat și de admisie a aerului proaspăt
  • Montaj pe ferestrele din lemn, PVC sau metalice

Specificațiile produsului

E 1500 N
Dimensiuni 36 x 36 mm
Viteză de deschidere RWA 4 mm/s
Viteză de deschidere ventilare 4 mm/s
Viteză de închidere (max.) 4 mm/s
Forță de menținere în poizția închis (max.) 5000 N
Forța de apăsare 1600 N
Forță de tracțiune 1600 N
Tensiune în funcționare 24 V (+25 % până la -20 %)
Tensiune de funcționare 24 V DC
Consum de curent 1.2 A
Consum de putere 29 W
Durata undei de repaus 20 %
Durată de pornire 30 %
Lungime cablu de conexiune 2.5 m
Lungime specială a cablului de conectare 5 m, 10 m
Secțiune min. a conductorului de cablu 1 mm²
Numărul de conductori 3 fire
Temperatură de funcționare -5 - 75 °C
Tip de protecție IP65
Clasa de protecție III
Funcție Syncro Da
Tipul blocării suplimentare Motor de încuiere
Tipul reducerii cursei Setarea din fabrică
Decuplare în poziție de capăt extinsă electronic
Decuplare în poziție de capăt retrasă electronic
Deconectare la suprasarcină Da
Deschidere completă în intervalul a 60 s da, cursă de până la 300 mm
Număr acționări sincronizare 4
Fereastră basculantă cu balamale la partea inferioară, montaj toc cu deschidere spre INTERIOR Da
Fereastră basculantă cu balamale la partea inferioară, montaj canat cu deschidere spre INTERIOR Da
Fereastră basculantă cu balamale la partea inferioară, montaj toc cu deschidere spre EXTERIOR Da
Fereastră cu deschidere batantă, montaj toc cu deschidere spre INTERIOR Da
Fereastră cu deschidere batantă, montaj canat cu deschidere spre INTERIOR Da
Fereastră cu deschidere batantă, montaj toc cu deschidere spre EXTERIOR Da
Fereastră rabatabilă cu balamale la partea superioară, montaj toc cu deschidere spre INTERIOR Da
Fereastră rabatabilă cu balamale la partea superioară, montaj canat cu deschidere spre INTERIOR Da
Fereastră rabatabilă cu balamale la partea superioară, montaj toc cu deschidere spre EXTERIOR Da
Fereastra de mansardă spre EXTERIOR Da

Descărcări

Variante și accesorii

Consolă de lucarnă E 1500 H40
Accesorii

Consolă fereastră de mansardă H40 E 1500

Pentru montajul acționării cu tijă E 1500 N

Detalii ale produsului
Consolă de lucarnă E 1500 H86
Accesorii

Consolă fereastră de mansardă H86 E 1500

Pentru montajul acționării cu tijă E 1500 N

Detalii ale produsului
Consolă de canat E 1500
Accesorii

Consolă de canat E 1500

Pentru montajul ferestrei de mansardă pentru acționare cu tijă E 1500 N

Detalii ale produsului

* Notă cu privire la produsele afișate

Produsele menționate mai sus pot varia în ceea ce privește forma, tipul, caracteristicile și funcțiile (designul, dimensiunile, disponibilitatea, aprobările, standardele etc.) în funcție de țară. Dacă aveți întrebări, vă rugăm să contactați persoana dvs. de contact GEZE sau să ne trimiteți un E-Mail .
