E 250 NT * Acționare cu tijă cu design compact și domeniu de aplicare variat
- Cursă de acționare reglabilă fără trepte (cu selectare liberă) și viteze individuale pentru ventilare și pentru instalația de evacuare a fumului și a căldurii (RWA)
- Sincronizarea a până la patru acționări fără unitate de comandă externă
- Comutarea simplă a regimului de funcționare (Solo și Syncro, Master/Slave) prin intermediul comutatorului DIP
- IQ windowdrive - comanda inteligentă a sistemului de acționare
- Verificat ca dispozitiv de evacuare a fumului și gazelor fierbinţi cu acţiune naturală (NRWG) conform EN 12101-2
Zone de aplicare
- Instalație de evacuare a fumului și a căldurii (RWA) și aerisire naturală (24 V) pentru deschidere directă în zona fațadei și a acoperișului
- Ferestre cu cercevele basculante cu balamale la partea inferioară, cercevele rabatabile cu balamale la partea superioară şi cercevele cu deschidere batantă, cu deschidere spre interior și spre exterior, precum și ochiurile mobile ale luminatoarelor
- Utilizarea în sistemul de evacuare a aerului uzat și de admisie a aerului proaspăt
- E 250 NT numai pentru spații uscate, varianta E 250 NT AB pentru zone de exterior protejate (de ex. copertine)
- Montaj pe ferestrele din lemn, PVC sau metalice
Situații de montare în clipuri video și obiecte de referință
Acționare cu tijă E 250 NT instalată într-o clădire de birouri
E 250 NT este o acționare cu tijă cu structură compactă și cu un domeniu de utilizare mare, cum ar fi sistemul de evacuare a fumului și căldurii și aerisirea naturală pentru deschiderea directă în zona de fațade și acoperiș.Acesta poate fi aplicat la ferestre cu canaturi basculante, rabatabile și batante cu deschidere spre interior și spre exterior. © Jürgen Pollak / GEZE GmbH

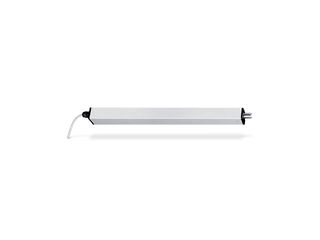

Acționare cu tijă E 250 NT

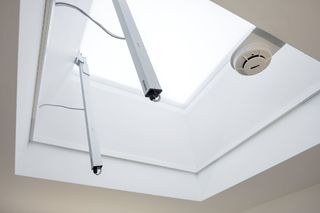

Acționare cu tijă E 250 NT acționare cu tijă într-un design compact cu domeniu de utilizare mare, instalată într-o clădire rezidențială © GEZE GmbH
E 250 NT

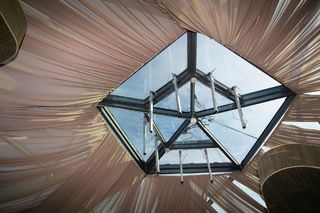

Acționare cu tijă pentru ochiurile mobile ale luminatoarelor deosebit de grele. Aerisire naturală, instalație de evacuare a fumului și a căldurii (RWA), dispozitiv de evacuare a fumului și gazelor fierbinți cu acțiune naturală (NRWG). Montaj pe ferestrele din lemn, PVC sau metalice. Mod de execuție robust și rezistent la coroziune, cu amortizor încorporat al poziției de capăt. Carcasă din aluminiu pentru cele mai ridicate pretenții de design. © GEZE GmbH
Acționare cu tijă E 250 NT într-o clădire de birouri
E 250 NT este o acționare cu tijă în structură constructivă compactă cu un domeniu de utilizare mare, cum ar fi sistemul de evacuare a fumului și căldurii și aerisirea naturală pentru deschidere directă în zona de fațade și de acoperiș. În plus, acesta poate fi aplicat și la ferestre cu canaturi basculante, rabatabile și batante cu deschidere spre interior și spre exterior. © Jürgen Pollak / GEZE GmbH
Specificațiile produsului
| E 250 NT | |
| Dimensiuni | 40 x 47 mm |
| Viteză de deschidere RWA | 5,7 mm/s, cursă 500: 9,5 mm/s |
| Viteză de deschidere ventilare | 5 mm/s |
| Forță de apăsare (max.) | 750 N |
| Forță de menținere în poizția închis (max.) | 2000 N |
| Forța de apăsare | 750 N |
| Forță de tracțiune | 750 N |
| Tensiune în funcționare | 24 V ± 25 % |
| Tensiune de funcționare | 24 V DC |
| Consum de curent | 1.3 A |
| Preluare de curent electric conform domeniului de utilizare | Ventilare (24 V): 0,9 A; RWA (18 V): 1,0 A Cursă 500: Ventilare (24 V): 1,1 A; RWA (18 V): 1,3 A |
| Consum de putere | 20 W |
| Durată de pornire | 30 % |
| Lungime cablu de conexiune | 2 m |
| Lungime specială a cablului de conectare | 5 m, 7.5 m |
| Secțiune min. a conductorului de cablu | 0.75 mm² |
| Numărul de conductori | 4 fire |
| Temperatură de funcționare | -5 - 70 °C |
| Tip de protecție | IP65 |
| Clasa de protecție | III |
| Funcție Syncro | Da |
| Blocare suplimentară disponibilă | Da |
| Tipul blocării suplimentare | Motor de încuiere |
| Tipul reducerii cursei | Aparat de reglare, Setarea din fabrică |
| Decuplare în poziție de capăt extinsă | electronic, prin intermediul traductorului de distanță internă |
| Decuplare în poziție de capăt retrasă | electronic, prin intermediul distanței și forței |
| Deconectare la suprasarcină | Da |
| Deschidere completă în intervalul a 60 s | da, cursă de până la 500 mm |
| Verificat NRWG | Da |
| Informații suplimentare privind aparatele de evacuare a fumului și căldurii cu acțiune naturală | da, cursă de până la 500 mm |
| Număr acționări sincronizare | 4 |
| Compatibil cu KNX | Da |
| Fereastră basculantă cu balamale la partea inferioară, montaj toc cu deschidere spre INTERIOR | Da |
| Fereastră basculantă cu balamale la partea inferioară, montaj canat cu deschidere spre INTERIOR | Da |
| Fereastră basculantă cu balamale la partea inferioară, montaj toc cu deschidere spre EXTERIOR | Da |
| Fereastră cu deschidere batantă, montaj toc cu deschidere spre INTERIOR | Da |
| Fereastră cu deschidere batantă, montaj canat cu deschidere spre INTERIOR | Da |
| Fereastră cu deschidere batantă, montaj toc cu deschidere spre EXTERIOR | Da |
| Fereastră rabatabilă cu balamale la partea superioară, montaj toc cu deschidere spre INTERIOR | Da |
| Fereastră rabatabilă cu balamale la partea superioară, montaj canat cu deschidere spre INTERIOR | Da |
| Fereastră rabatabilă cu balamale la partea superioară, montaj toc cu deschidere spre EXTERIOR | Da |
| Fereastra de mansardă spre EXTERIOR | Da |
Descărcări
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
LABELLING OBLIGATION: © Jürgen Pollak / GEZE GmbH
LABELLING OBLIGATION: © GEZE GmbH
Variante și accesorii
* Notă cu privire la produsele afișate
Produsele menționate mai sus pot varia în ceea ce privește forma, tipul, caracteristicile și funcțiile (designul, dimensiunile, disponibilitatea, aprobările, standardele etc.) în funcție de țară. Dacă aveți întrebări, vă rugăm să contactați persoana dvs. de contact GEZE sau să ne trimiteți un E-Mail .
