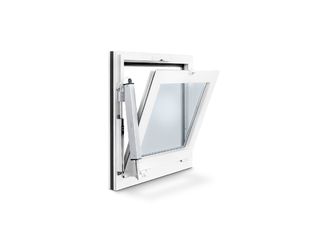

RWA 100 NT * Sistem de deschidere și de blocare cu deschidere spre interior pentru ferestre basculante, rabatabile și cu deschidere batantă
- Soluție de sistem cu acționare cu tijă E 250 NT și un set de console cu blocare
- Blocare mecanică pe muchia de închidere principală prin intermediul acționării cu tijă
- Lăţimi mari de deschidere a ferestrelor cu o cursă scurtă a axului în mai puțin de 60 de secunde
- Mod de funcționare Syncro posibil cu două acționări pentru canaturi late de fereastră
- IQ windowdrive - comanda inteligentă a sistemului de acționare
- Verificat ca dispozitiv de evacuare a fumului și gazelor fierbinţi cu acţiune naturală (NRWG) conform EN 12101-2
Zone de aplicare
- Deschiderea și blocarea ferestrelor cu deschidere spre interior cu cercevele basculante, rabatabile și cu deschidere batantă
- Aerisire naturală, instalaţie de evacuare a fumului și a căldurii (RWA), aparat de evacuare a fumului și căldurii cu acțiune naturală (NRWG)
- Utilizarea în sistemul de evacuare a aerului uzat și de admisie a aerului proaspăt
- Montaj pe ferestrele din lemn, PVC sau metalice
Situații de montare în clipuri video și obiecte de referință

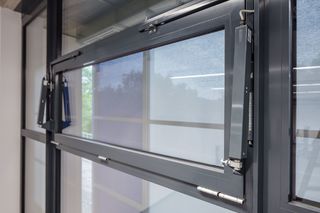

RWA 100 NT Synchro
Sistem de deschidere și blocare pentru ferestre rabatabile cu balamale la partea superioară, rabatabile cu balamale la partea inferioară și batante cu deschidere spre interior. © Jürgen Pollak / GEZE GmbH
RWA 100 NT
Sistem de deschidere și blocare pentru ferestre rabatabile cu balamale la partea superioară, rabatabile cu balamale la partea inferioară și batante cu deschidere spre interior. IQ windowdrive - Comanda sistemului de acționare inteligentă. © GEZE GmbH
Specificațiile produsului
| RWA 100 NT | |
| Necesarul de spațiu (min.) | Partea de blocare: 32 mm, partea motorizată: 48 mm |
| Dimensiuni admise muchie de închidere principală Solo pentru rame din lemn și din aluminiu | 360 - 1200 mm |
| Dimensiuni admise muchie de închidere principală Solo pentru tocuri din PVC | 360 - 800 mm |
| Dimensiuni admise muchie de închidere principală Syncro pentru tocuri din lemn și din aluminiu | 800 - 2400 mm |
| Dimensiuni admise muchie de închidere principală Syncro pentru tocuri din PVC | 800 - 1.600 mm |
| Înălțimi canat pentru Solo și Syncro | 520 - 1700 mm |
| Forță de apăsare (max.) | 750 N |
| Forța de apăsare | 750 N |
| Forță de tracțiune | 750 N |
| Greutate totală (max.) | 30 kg/m² |
| Tensiune în funcționare | 24 V (+30 % până la -20 %) |
| Tensiune de funcționare | 24 V DC |
| Consum de curent | 1 A |
| Preluare de curent electric conform domeniului de utilizare | Ventilare (24 V): 0,9 A, RWA (18 V): 1,0 A |
| Consum de putere | 22 W |
| Durata undei de repaus | 20 % |
| Durată de pornire | 30 % |
| Lungime cablu de conexiune | 2 m |
| Secțiune min. a conductorului de cablu | 0.75 mm² |
| Numărul de conductori | 4 fire |
| Temperatură de funcționare | -5 - 75 °C |
| Tip de protecție | IP65 |
| Clasa de protecție | III |
| Blocare și unghi suplimentar | Da |
| Decuplare în poziție de capăt extinsă | Traductor de distanță intern |
| Decuplare în poziție de capăt retrasă | Traductor de distanță intern |
| Deconectare la suprasarcină | Da |
| Verificat NRWG | Da |
| Compatibil cu KNX | Da |
| Fereastră basculantă cu balamale la partea inferioară, montaj toc cu deschidere spre INTERIOR | Da |
| Fereastră cu deschidere batantă, montaj toc cu deschidere spre INTERIOR | Da |
| Fereastră rabatabilă cu balamale la partea superioară, montaj toc cu deschidere spre INTERIOR | Da |
