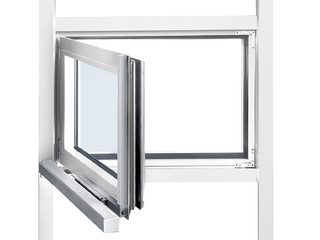

RWA 105 NT * Sistem de deschidere și de blocare pentru structuri cu montanți/traverse
- Soluție de sistem cu acționare cu tijă E 250 NT și un set de console cu blocare
- Sistem de blocare mecanic dublu pe muchia de închidere principală prin intermediul acționării cu tijă
- Necesar de spațiu foarte redus pe toc
- Lăţimi mari de deschidere a ferestrelor cu o cursă scurtă a axului în mai puțin de 60 de secunde
- Mod de funcționare Syncro posibil cu două acționări pentru canaturi late de fereastră
- IQ windowdrive - comanda inteligentă a sistemului de acționare
- Verificat ca dispozitiv de evacuare a fumului și gazelor fierbinţi cu acţiune naturală (NRWG) conform EN 12101-2
Zone de aplicare
- Aerisire naturală, instalaţie de evacuare a fumului și a căldurii (RWA), aparat de evacuare a fumului și căldurii cu acțiune naturală (NRWG)
- Deschiderea și blocarea ferestrelor cu deschidere spre interior cu cercevele basculante, rabatabile și cu deschidere batantă la fațadele cu montați și traverse
- Montaj pe ferestrele din lemn, PVC sau metalice
Situații de montare în clipuri video și obiecte de referință
RWA 105 NT la LTU Arena
Blocare mecanică dublă pe muchia de închidere principală prin intermediul motorului cu piston © MM Fotowerbung / GEZE GmbH
RWA 105 NT la LTU Arena
Lățime mare de deschidere cu o cursă a axului redusă în mai puțin de 60 de secunde © MM Fotowerbung / GEZE GmbH
RWA 105 NT la LTU Arena
Situație de montare RWA și tehnica ferestrelor 105 NT în LTU Arena, Düsseldorf. © MM Fotowerbung / GEZE GmbH
Specificațiile produsului
| RWA 105 NT | |
| Necesarul de spațiu (min.) | Cadru de mascare: 18 mm, canat: 38 mm, înălțime traversă-montant max. 125 mm |
| Dimensiuni admise muchie de închidere principală Solo pentru rame din lemn și din aluminiu | în funcție de cursă |
| Dimensiuni admise muchie de închidere principală Solo pentru tocuri din PVC | în funcție de cursă |
| Dimensiuni admise muchie de închidere principală Syncro pentru tocuri din lemn și din aluminiu | în funcție de cursă |
| Dimensiuni admise muchie de închidere principală Syncro pentru tocuri din PVC | în funcție de cursă |
| Înălțimi canat pentru Solo și Syncro | în funcție de cursă |
| Forță de apăsare (max.) | 750 N |
| Forța de apăsare | 750 N |
| Forță de tracțiune | 750 N |
| Greutate totală (max.) | 30 kg/m² |
| Tensiune în funcționare | 24 V (+30 % până la -20 %) |
| Tensiune de funcționare | 24 V DC |
| Consum de curent | 1 A |
| Preluare de curent electric conform domeniului de utilizare | Ventilare (24 V): 0,9 A, RWA (18 V): 1,0 A |
| Consum de putere | 22 W |
| Durata undei de repaus | 20 % |
| Durată de pornire | 30 % |
| Lungime cablu de conexiune | 2 m |
| Secțiune min. a conductorului de cablu | 0.75 mm² |
| Numărul de conductori | 4 fire |
| Temperatură de funcționare | -5 - 75 °C |
| Tip de protecție | IP65 |
| Clasa de protecție | III |
| Blocare și unghi suplimentar | Da |
| Decuplare în poziție de capăt extinsă | Traductor de distanță intern |
| Decuplare în poziție de capăt retrasă | Traductor de distanță intern |
| Deconectare la suprasarcină | Da |
| Verificat NRWG | Da |
| Compatibil cu KNX | Da |
| Fereastră basculantă cu balamale la partea inferioară, montaj canat cu deschidere spre INTERIOR | Da |
| Fereastră cu deschidere batantă, montaj canat cu deschidere spre INTERIOR | Da |
| Fereastră rabatabilă cu balamale la partea superioară, montaj canat cu deschidere spre INTERIOR | Da |
