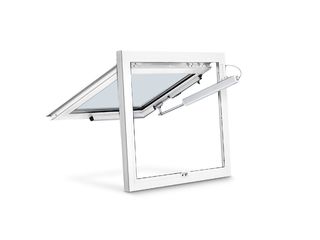

RWA 110 NT * Sistem de deschidere și blocare pentru canaturi cu deschidere spre exterior basculante, batante și cu deschidere batantă DF
- Soluție de sistem cu acționare cu tijă E 250 NT și un set de console cu blocare
- Blocare mecanică pe muchia de închidere principală prin intermediul acționării cu tijă
- Lăţimi mari de deschidere a ferestrelor cu o cursă scurtă a axului în mai puțin de 60 de secunde
- Mod de funcționare Syncro posibil cu două acționări pentru canaturi late de fereastră
- IQ windowdrive - comanda inteligentă a sistemului de acționare
- Verificat ca dispozitiv de evacuare a fumului și gazelor fierbinţi cu acţiune naturală (NRWG) conform EN 12101-2
Zone de aplicare
- Deschiderea și blocarea ferestrelor cu deschidere spre exterior
- Aerisire naturală, instalaţie de evacuare a fumului și a căldurii (RWA), aparat de evacuare a fumului și căldurii cu acțiune naturală (NRWG)
- Utilizarea în sistemul de evacuare a aerului uzat și de admisie a aerului proaspăt
- Ferestre cu deschidere spre exterior cu cercevele basculante, rabatabile și cu deschidere batantă
- Montaj pe ferestrele din lemn, PVC sau metalice
Situații de montare în clipuri video și obiecte de referință

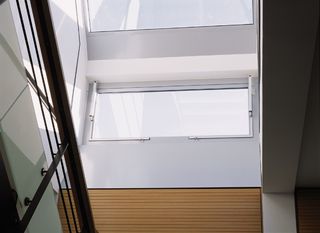

Sistem de deschidere și de blocare 110 NT instalație de evacuare a fumului și a căldurii utilizat în Hala de călărie HWA din Affalterbach
Vă permite să deschideți și să închideți ferestre cu deschidere spre exterior, aerisirea naturală, instalația de evacuare a fumului și a căldurii (RWA), aparatul de evacuare a fumului și căldurii cu acțiune naturală (NRWG) © Martin Jakob / GEZE GmbH
Sistem de deschidere și de blocare GEZE RWA 110 NT, instalat în aeroportul Ferihegy din Budapesta
Sistemul GEZE RWA 100E este oferit în patru moduri diferite de lungime de ridicare și este utilizat pentru evacuarea naturală a fumului și căldurii (desfumare), pentru devierea fumului și ventilarea ferestrelor dreptunghiulare care circulă din interior. © GEZE GmbH
Specificațiile produsului
| RWA 110 NT | |
| Necesarul de spațiu (min.) | Cadru canat: min. 33 mm, cadru de mascare: min. 45 mm |
| Dimensiuni admise muchie de închidere principală Solo pentru rame din lemn și din aluminiu | 430 - 1200 mm |
| Dimensiuni admise muchie de închidere principală Solo pentru tocuri din PVC | 430 - 800 mm |
| Dimensiuni admise muchie de închidere principală Syncro pentru tocuri din lemn și din aluminiu | 850 - 2400 mm |
| Dimensiuni admise muchie de închidere principală Syncro pentru tocuri din PVC | 850 - 1600 mm |
| Înălțimi canat pentru Solo și Syncro | 600 - 1600 mm |
| Forță de apăsare (max.) | 750 N |
| Forța de apăsare | 750 N |
| Forță de tracțiune | 750 N |
| Greutate totală (max.) | 30 kg/m² |
| Tensiune în funcționare | 24 V (+30 % până la -20 %) |
| Tensiune de funcționare | 24 V DC |
| Consum de curent | 1 A |
| Preluare de curent electric conform domeniului de utilizare | Ventilare (24 V): 0,9 A, RWA (18 V): 1,0 A |
| Consum de putere | 22 W |
| Durata undei de repaus | 20 % |
| Durată de pornire | 30 % |
| Lungime cablu de conexiune | 2 m |
| Secțiune min. a conductorului de cablu | 0.75 mm² |
| Numărul de conductori | 4 fire |
| Temperatură de funcționare | -5 - 75 °C |
| Tip de protecție | IP65 |
| Clasa de protecție | III |
| Blocare și unghi suplimentar | Da |
| Decuplare în poziție de capăt extinsă | Traductor de distanță intern |
| Decuplare în poziție de capăt retrasă | Traductor de distanță intern |
| Deconectare la suprasarcină | Da |
| Verificat NRWG | Da |
| Compatibil cu KNX | Da |
| Fereastră basculantă cu balamale la partea inferioară, montaj canat cu deschidere spre EXTERIOR | Da |
| Fereastră cu deschidere batantă, montaj canat cu deschidere spre EXTERIOR | Da |
| Fereastră rabatabilă cu balamale la partea superioară, montaj canat cu deschidere spre EXTERIOR | Da |
